3排水管道及检查井检测与评估

       作为“控源截污”一系列措施中的重要环节，查明排水管道及检查井存在的各种缺陷和雨污混接情况，是采取有针对性措施的前提。

       3.1检测与评估目的

       摸清排水口上游管道及检查井缺陷类别、外来水种类、水量大小、评估缺陷等级和雨污混接情况，为管道及检查井缺陷修复和雨污混接治理提供重要依据。

       3.2检测范围与方法

       检测范围的重点是存在问题排水口上游排水管道和检查井。检测由排水口开始，由下游至上游，先干管后支管，应尽可能涵盖排水口服务范围内所有排水管道和检查井。

       排水管道及检查井检测时的现场作业应符合现行行业标准《城镇排水管道维护安全技术规程》（CJJ6）、《城镇排水排水管道与泵站运行、维护及安全技术规程》（CJJ68）、《城镇排水管道检测与评估技术规程》（CJJ181）等有关规定。现场使用的检测设备，其安全性能应符合现行国家标准《爆炸性气体B体育·(sports)官方网站用电气设备》（GB3836）的有关规定。从事排水管道检测和评估的单位应具备相应资质，检测、调查人员应培训合格后，方可上岗。

       3.3检测技术路线

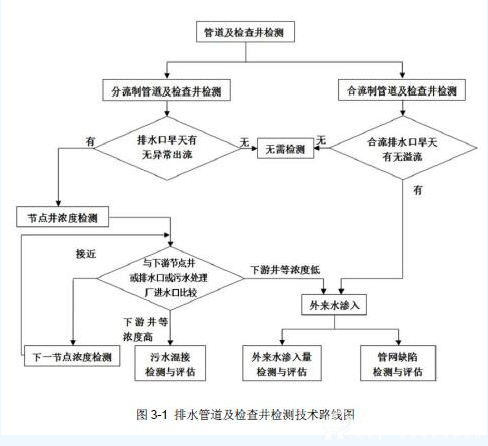

       根据排水管道主要节点之间或与排水口出水的污染物浓度对比，快速确定需要检测的排水管道、检查井及需要检测、调查的内容，技术路线图详见图3-1。

       3.4排水管道缺陷检测

       3.4.1检测目的

       判定排水管道中结构性缺陷和功能性缺陷的类型、位置、数量和状况。结构性缺陷主要包括：脱节、破裂、胶圈脱落、错位、异物侵入等，是导致地下水入渗管道和污水外渗的主要原因；功能性缺陷主要包括：管道内淤泥和建筑泥浆沉积等，不及时清除会影响水体水质和管道排放功能。

       3.4.2主要检测技术

       常用管道及检查井缺陷检测技术包括：闭路电视检测技术（简称CCTV）、声纳检测技术、电子潜望镜检测技术（简称QV）以及传统的反光镜检测技术、人工目视观测技术等。具体检测方法按照《城镇排水管道检测与评估技术规程》（CJJ181）执行。

       对于老旧管道，除开展缺陷检测外，还应对其剩余强度进行相关检测。

       3.5检查井缺陷检测

       3.5.1检测目的

       判定检查井的缺陷类型、位置、数量和状况。结构性缺陷包括：井壁破裂、管口连接脱开、井底不完整等；功能性缺陷包括井底淤泥沉积等。

       3.5.2主要检测技术

       常用的检查井缺陷检测技术包括：闭路电视检测技术、潜望镜检测技术以及人工目测检测技术等。
